闸阀

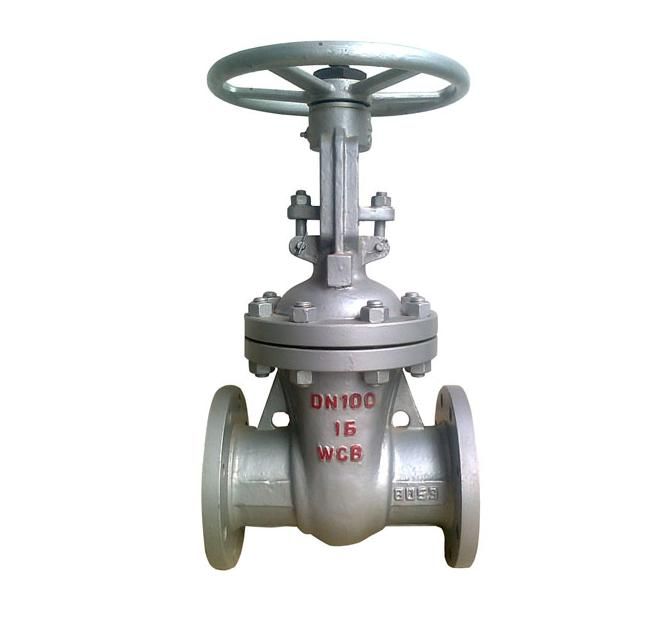

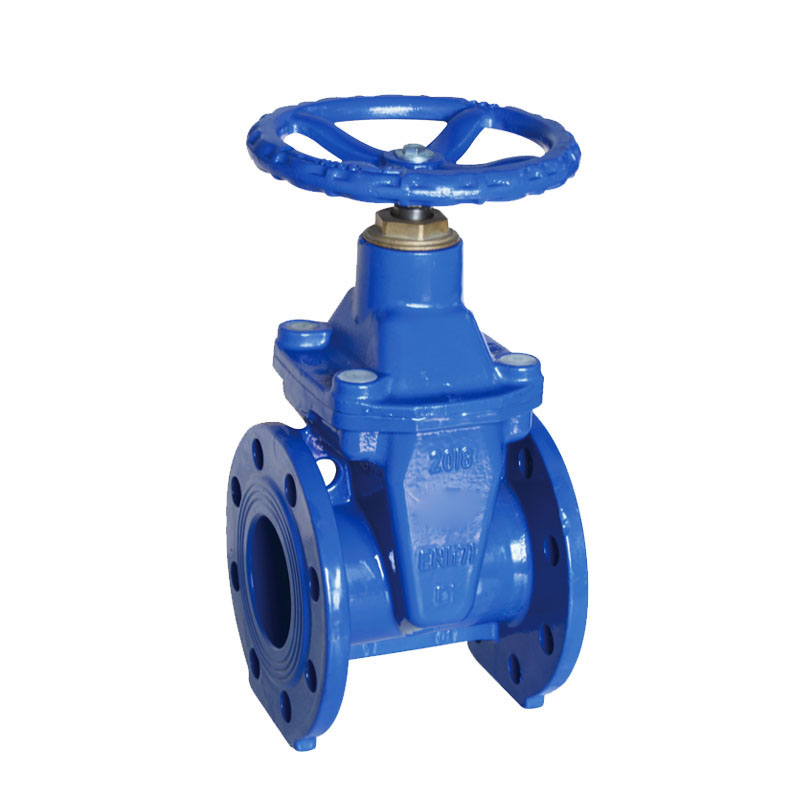

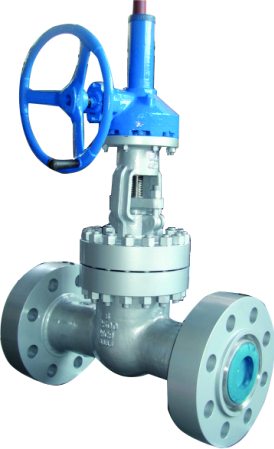

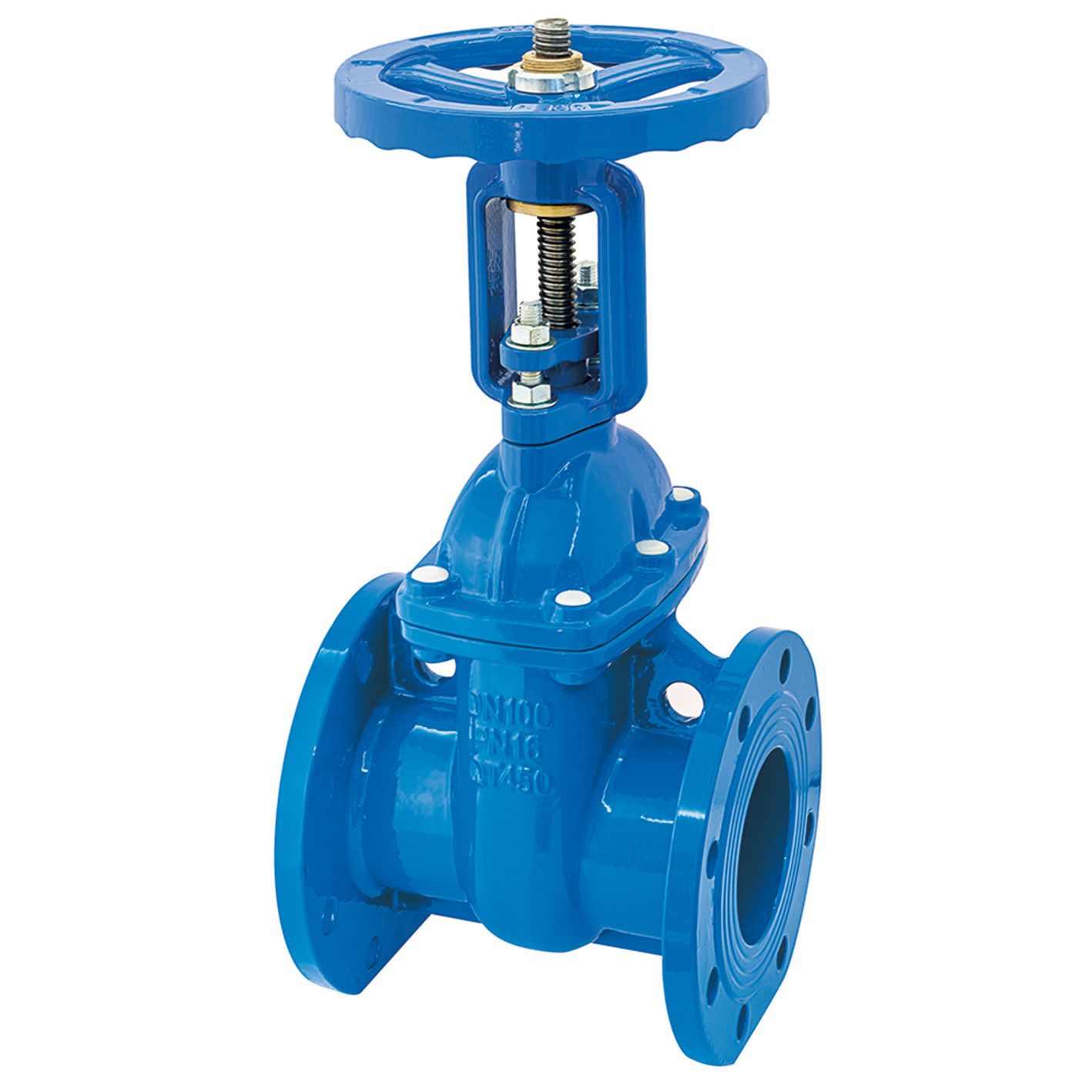

一、闸阀实物实拍图

二、闸阀基础定义与工作原理

闸阀（Gate Valve）又称闸板阀，是管道主流切断类阀门，启闭件为闸板，闸板垂直于流体流向升降，仅能全开 / 全关，严禁半开节流调节流量。

1. 开启：旋转手轮，阀杆带动闸板向上完全抬离阀座，管道直通无阻挡，流体阻力极小；

2. 关闭：反向转动手轮，闸板下落压紧两侧阀座密封面，阻断介质流动；

3. 密封核心：闸板与阀座贴合面需精密研磨，是研磨岗位核心加工部位。

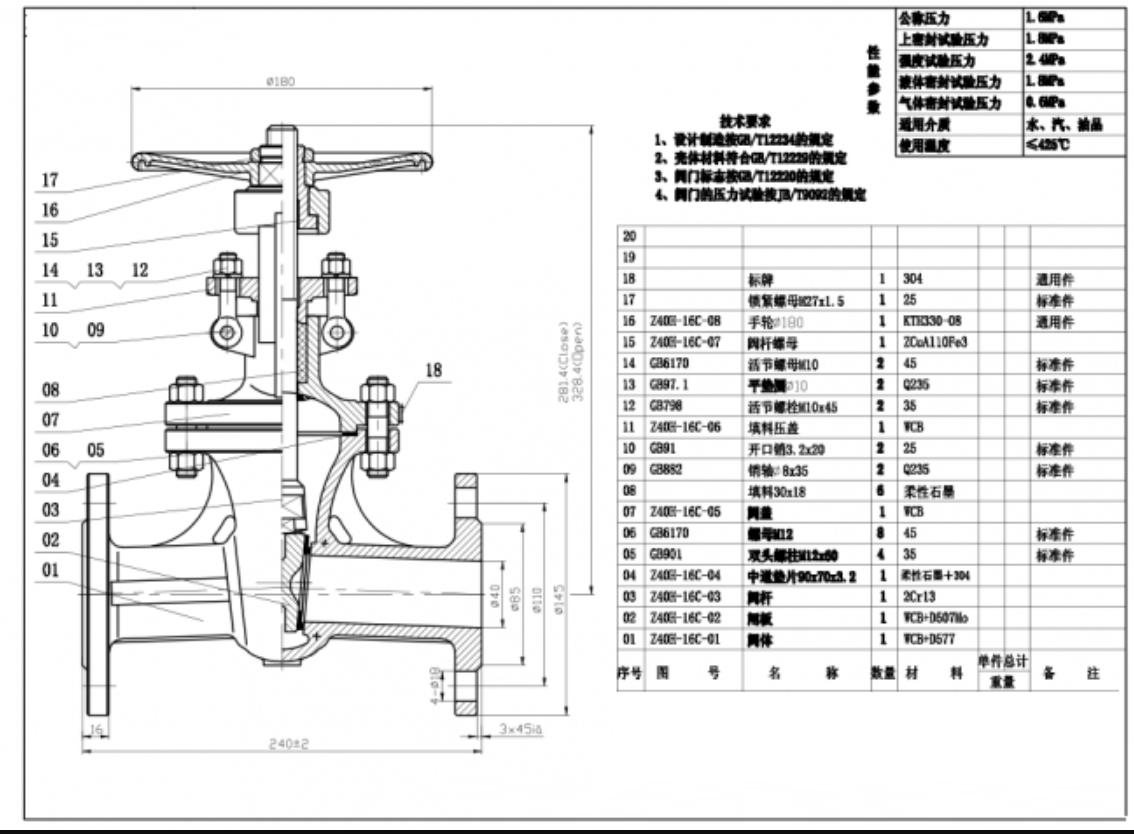

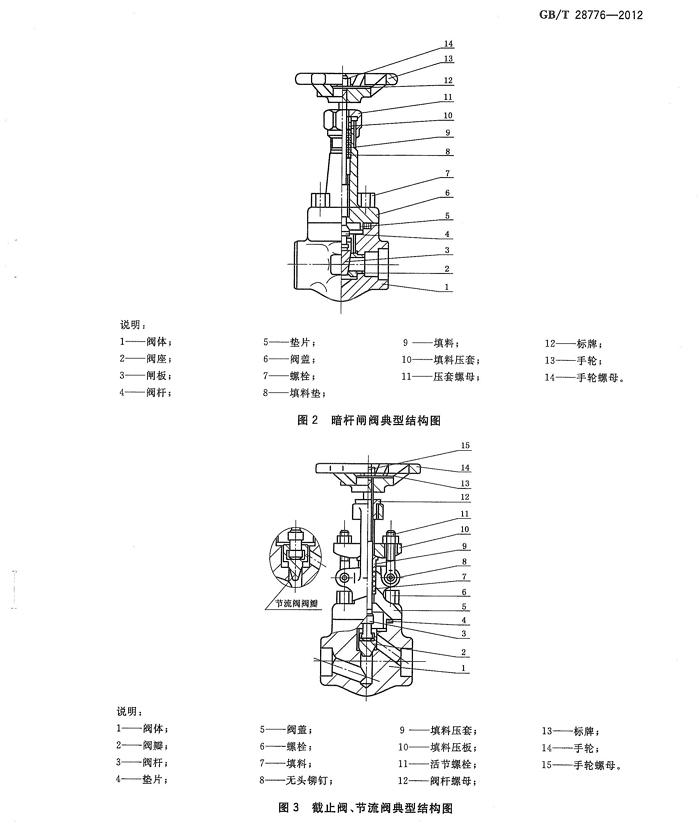

三、闸阀内部结构图纸

核心组成部件（研磨重点部位标注）

1. 阀体：承压外壳，内部铸造阀座密封面（车间研磨核心工件）；

2. 闸板：启闭阀芯，分楔式 / 平行式，双面密封面必须高精度研磨；

3. 阀杆：连接手轮与闸板，分明杆、暗杆两类；

4. 阀座：阀体内部环形密封环，与闸板配对研磨，决定阀门防泄漏性能；

5. 辅助件：阀盖、手轮、填料密封、压盖。

四、闸阀主流分类

1. 按闸板结构（车间加工最常用）

· 楔式闸阀（市场主流）：单楔、双楔、弹性楔闸板，密封压紧力强，硬密封多用于高温高压蒸汽、油品管道；

· 平行双闸板：两块平行闸板，靠顶楔撑开密封，多用于低压给排水；

· 刀型闸阀：薄刃闸板，适配污水、含颗粒浆料介质。

2. 按阀杆形式

· 明杆闸阀：阀杆随闸板升降外露，直观判断开关状态；

· 暗杆闸阀：阀杆藏于阀体内，适合埋地、空间狭小工况。

3. 按密封类型（研磨工艺区分）

1. 软密封闸阀：闸板包覆橡胶，研磨工序简单，市政自来水低压管道专用；

2. 硬密封闸阀：闸板、阀座堆焊不锈钢 / 硬质合金，必须粗研→精研→抛光三道工序，耐高温、高压、耐磨，电站、化工、油品管线通用（对应你车间研磨岗位主要加工品类）。

五、闸阀优缺点

优点

1. 全开流道直通，流体阻力远小于截止阀，压降极低；

2. 介质可双向流通，安装无正反方向限制；

3. 密封可靠，大口径管道截断首选；

4. 启闭力矩小，开关省力。

缺点

1. 启闭行程长，开关速度慢，不适合快速切断场景；

2. 闸板、阀座双密封面，加工、研磨、维修成本高；

3. 半开状态介质冲刷密封面，极易磨损，禁止用于流量调节；

4. 整体高度大，安装占用空间多。

六、工业应用场景（阀门加工厂主流订单）

1. 市政给排水：暗杆软密封闸阀，小区、城市供水主管；

2. 火力 / 热力电站：高温高压铸钢硬密封闸阀，蒸汽管道；

3. 石油、天然气长输管线：大口径钢制闸阀；

4. 化工、污水处理：刀型闸阀、衬氟防腐闸阀；

5. 工厂循环水、压缩空气管道：中小型法兰闸阀。

七、闸阀密封面研磨工艺（贴合你《研磨岗位承包协议》）

闸阀出厂密封性完全依靠密封面研磨精度，是研磨岗位核心工作：

1. 粗研磨：80#~280# 磨料，去除铸造刀痕、划痕、锈蚀、焊瘤，修正平面度；

2. 精研磨：400#~1200# 细磨料，消除粗磨纹路，提升密封贴合度；

3. 抛光研磨：金刚石研磨膏，镜面抛光，降低粗糙度，实现零泄漏；

4. 质量要求：研磨后闸板与阀座密封面贴合率≥95%，水压试验无渗漏；

5. 损耗管控：研磨耗材（砂纸、研磨膏、研磨盘）超额损耗由承包员工承担，与协议费用扣款条款匹配。

八、闸阀与截止阀简易区分

1. 流道：闸阀直通；截止阀 S 型弯折，流阻大；

2. 流向：闸阀双向可用；截止阀单向（低进高出）；

3. 功能：闸阀仅通断；截止阀可调节流量；

4. 研磨：闸阀双面密封，研磨工作量更大。

1. 什么是闸阀？闸阀主要作用是什么？答：闸阀是依靠闸板升降实现管路通断的切断阀门，只做全开、全关使用，不能调节流量，多用于管道介质截断。

2. 闸阀和截止阀最大区别是什么？答：闸阀流道直通、介质双向流动、流阻小；截止阀通道弯折、单向使用，可节流，密封面结构与研磨方式完全不同。

3. 闸阀分为哪两种阀杆样式？怎么区分？答：明杆闸阀：开关时阀杆伸出，能直观看清启闭状态；暗杆闸阀：阀杆不外露，多用于埋地管道。

4. 硬密封闸阀与软密封闸阀适用场景有什么不同？答：软密封闸阀闸板包胶，低压常温供水；硬密封闸阀密封面堆焊合金，耐高温高压，蒸汽、油品、化工管道，也是研磨岗位主要加工产品。
