气动活塞切断阀

气动活塞切断阀（ZSQP/ZSQM 系列，两位式紧急切断阀）

一、基础定义

气动活塞切断阀属于直行程两位式开关阀门，依靠气缸活塞驱动阀芯实现全开 / 全关两位动作，只做通断切断、不连续调节流量；活塞气缸推力远大于薄膜执行机构，可承受超大压差切断，广泛用于化工、电厂 SIS 安全联锁、紧急切断工况。

主流型号：

ZSQP：直通单座活塞切断阀

ZSQM：平衡套筒式活塞切断阀（高压差专用）

ZSQN：三通活塞切断阀（两路介质切换）

二、整体结构组成

从上至下分为两大总成：

1. 气动活塞执行机构（气缸部分）

气缸缸体、活塞、活塞杆、活塞密封圈；

单作用结构：内置复位弹簧（断气自动复位安全位）；双作用结构：两侧进气、无弹簧，失气保持阀位；

可选手动旁路手轮：气源故障时人工启闭阀门；

配套标准附件：二位三通电磁阀、气源过滤减压阀、行程开关（反馈开 / 关到位信号）、消音器。

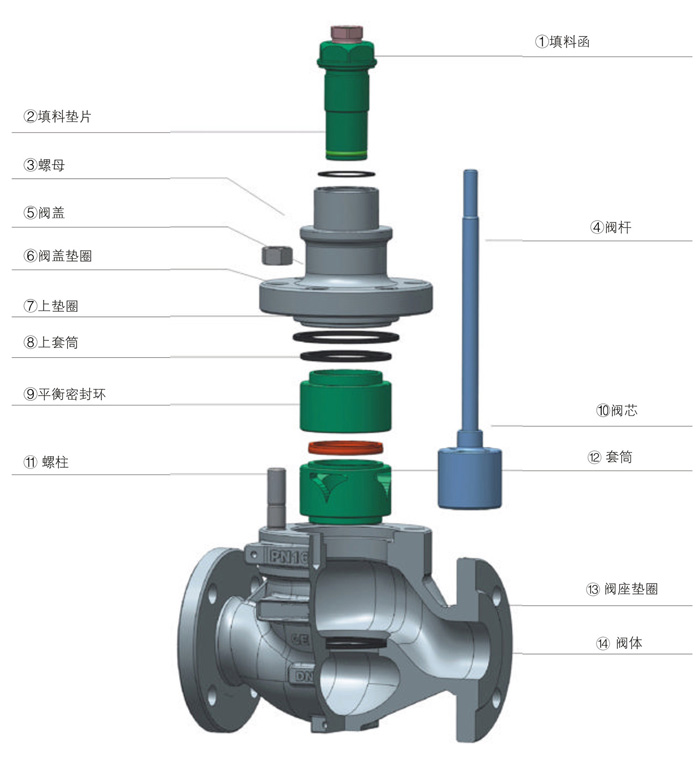

2. 阀体节流部件

直通阀体（S 流线流道）/ 三通阀体；

阀芯结构：

普通单座阀芯：结构简单，低压切断；

平衡套筒阀芯：阀芯带平衡泄压孔，抵消介质压差，高压工况轻松切断；

阀座：软密封（PTFE 四氟，零泄漏 VI 级）、金属硬密封（Stellite 堆焊，耐高温蒸汽）；

阀盖：常温普通阀盖、高温加长散热阀盖、波纹管密封阀盖（杜绝介质外漏，易燃易爆介质）。

三、驱动形式与工作原理

气源压力常规 0.4~0.6MPa 仪表风，依靠电磁阀换向控制气缸进气方向。

1. 单作用弹簧复位（安全联锁首选，电厂 / 化工 SIS 系统标配）

气开型 FC（故障关）：通气阀门打开；断气 / 失电时，弹簧推动活塞下压，阀门自动关闭，防止介质外泄。

气关型 FO（故障开）：通气阀门关闭；断气弹簧复位开启，防止管路憋压。

2. 双作用无弹簧（普通工艺管路）

气缸上下交替进气实现开关，气源中断后阀门保持当前位置，无自动复位功能。

启闭逻辑

控制系统发出开关信号→电磁阀换向通气→气压推动气缸活塞直线运动→阀杆带动阀芯抬起 / 压紧阀座，阀门完成全开或全关，无中间调节开度。

四、三大主流结构分类

1. ZSQP 直通单座活塞切断阀

结构简洁、造价低，软密封可做到气泡级零泄漏；缺点高压差下介质推力顶住阀芯，启闭吃力。

适用：PN16~PN40 低压管路、燃气、水、常温油品切断。

2. ZSQM 平衡套筒活塞切断阀（高压差王牌）

阀芯开设平衡孔，介质压力贯通阀芯上下，压差相互抵消，PN100 高压、6MPa 压差仍可快速切断；套筒导向阀芯，动作不抖动。

适用：电厂蒸汽切断、加氢装置高压介质、高温高压工艺管路。

3. ZSQN 三通活塞切断阀

三通三通口结构，可实现「A 通 B、A 通 C」两路管路切换，常用于换热系统冷热介质切换、旁路投切。

五、密封形式选型

表格

密封类型 材质 泄漏等级 耐受温度 适用工况

软密封切断 PTFE / 碳纤维四氟 VI 级（零泄漏） -20℃~200℃ 天然气、油品、纯水、需要严密切断的管路

金属硬密封 Stellite6 司太立堆焊 IV 级 -29℃~550℃ 过热蒸汽、高温导热油、高温工艺气体

波纹管密封 金属波纹管 + 石墨填料 VI 级 -40℃~450℃ 有毒、可燃、易挥发介质，杜绝阀杆外漏

六、核心优点

推力巨大、耐高压差：活塞气缸输出推力远超薄膜切断阀，高压工况不会被介质顶住无法关闭，适配电厂主蒸汽紧急切断。

切断速度快：常规启闭时间 0.3~2s，满足安全联锁紧急切断要求。

安全可靠：单作用弹簧复位结构符合 SIS 安全仪表规范，失气自动走向安全位置。

流通能力大：S 流线阀体流阻小、KV 流量系数大，全开几乎无节流损耗。

可选零泄漏软密封，易燃易爆燃气、化工介质可完全切断不漏。

加装手动机构，气源中断可就地手动操作检修。

七、缺点

仅支持全开全关两位动作，不能用来连续调节流量、压力，不可替代笼式调节阀。

气缸结构体积、重量大于薄膜切断阀，狭小管廊安装受限。

对气源洁净度要求高，气源含水、油污容易磨损活塞密封圈，造成气缸卡顿。

软密封四氟阀座不耐高温冲刷，蒸汽工况必须选用金属硬密封版本。

八、典型应用场景

火电行业

锅炉燃油 / 燃气进气紧急切断阀（故障切断，防爆防火）；

蒸汽旁路、高低加疏水旁路切断阀；

闭式冷却水、化学加药管路通断联锁。

石油化工

反应釜进料紧急切断、易燃易爆油气管道 SIS 联锁切断；

导热油管路通断、换热器三通介质切换；

其他

热力燃气管道切断、制药纯水系统、印染供热管路。

九、安装规范

阀体流向箭头严格匹配介质流向，平衡套筒款严禁反向安装，否则失去压力平衡效果；

水平管道安装时，活塞执行机构竖直朝上，避免阀杆侧向受力磨损填料；

蒸汽、油品管路前端必须加装 Y 型过滤器（40 目），防止焊渣卡在阀座造成关不严；

防爆区域选用防爆型电磁阀、防爆行程开关；

气缸排气口加装消音器，降低启闭噪音。

十、常见故障与解决办法

阀门关不严、内漏渗漏

异物卡在阀座密封面；软密封四氟高温变形；弹簧疲劳推力不足。

处理：解体清理阀腔杂质；高温工况更换金属硬密封阀座；更换气缸复位弹簧。

启闭卡顿、动作缓慢

气源压力不足、气源进水锈蚀活塞；阀杆填料压盖过紧抱死阀杆。

处理：调高气源压力并加装干燥过滤器；适度松开填料压盖、拆解气缸除锈更换密封圈。

失气无法自动复位（单作用失效）

气缸弹簧锈蚀断裂、活塞密封圈破损串气。

处理：拆解气缸更换弹簧与活塞油封。

阀杆向外渗漏介质

填料老化磨损，波纹管款式波纹管破裂。

处理：更换柔性石墨填料 / 整套波纹管组件。

十一、横向对比：活塞切断阀 VS 薄膜切断阀 VS 平衡笼式调节阀

阀门类型 核心用途 压差承受能力 能否调节 电厂用途

气动活塞切断阀 两位紧急通断切断 极强（适配高压差） 只能全开全关 燃气切断、蒸汽旁路联锁

气动薄膜切断阀 低压管路切断 偏弱，高压易顶死阀芯 两位开关 低压水、常温气体管路

平衡笼式调节阀 连续调节流量压力 强 连续精准调节 锅炉减温水、蒸汽调压

十二、选型要点

锅炉燃气燃油紧急切断（防爆 SIS 系统）→ 单作用气关式金属硬密封活塞切断阀，故障关闭 FC；

高压蒸汽旁路切断 → ZSQM 平衡套筒活塞切断阀；

冷热介质切换换热系统 → ZSQN 三通活塞切断阀；

天然气、液化气零泄漏切断 → 软密封波纹管型活塞切断阀；

需要调节流量的工况，禁止选用活塞切断阀，改用笼式调节阀。
